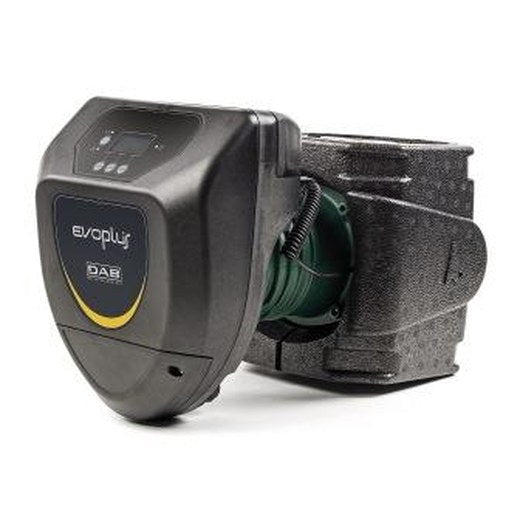

DAB EVOPLUS B 100/450.100 circulatiepomp, enkel DN100 PN10

Productomschrijving

De grootste circulatiepomp uit deze reeks: flensaansluiting DN100, inbouwlengte 450 mm en een debiet van 30 tot 72 kubieke meter per uur.

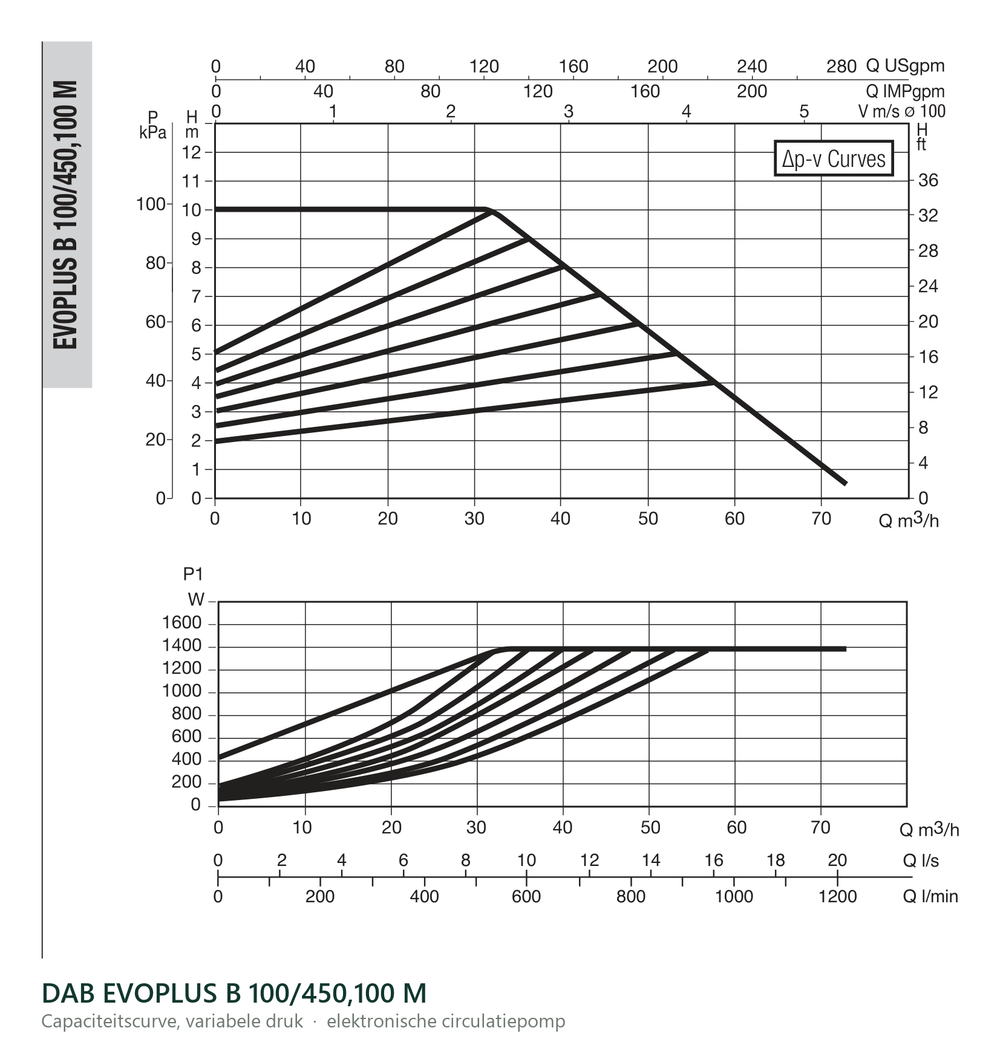

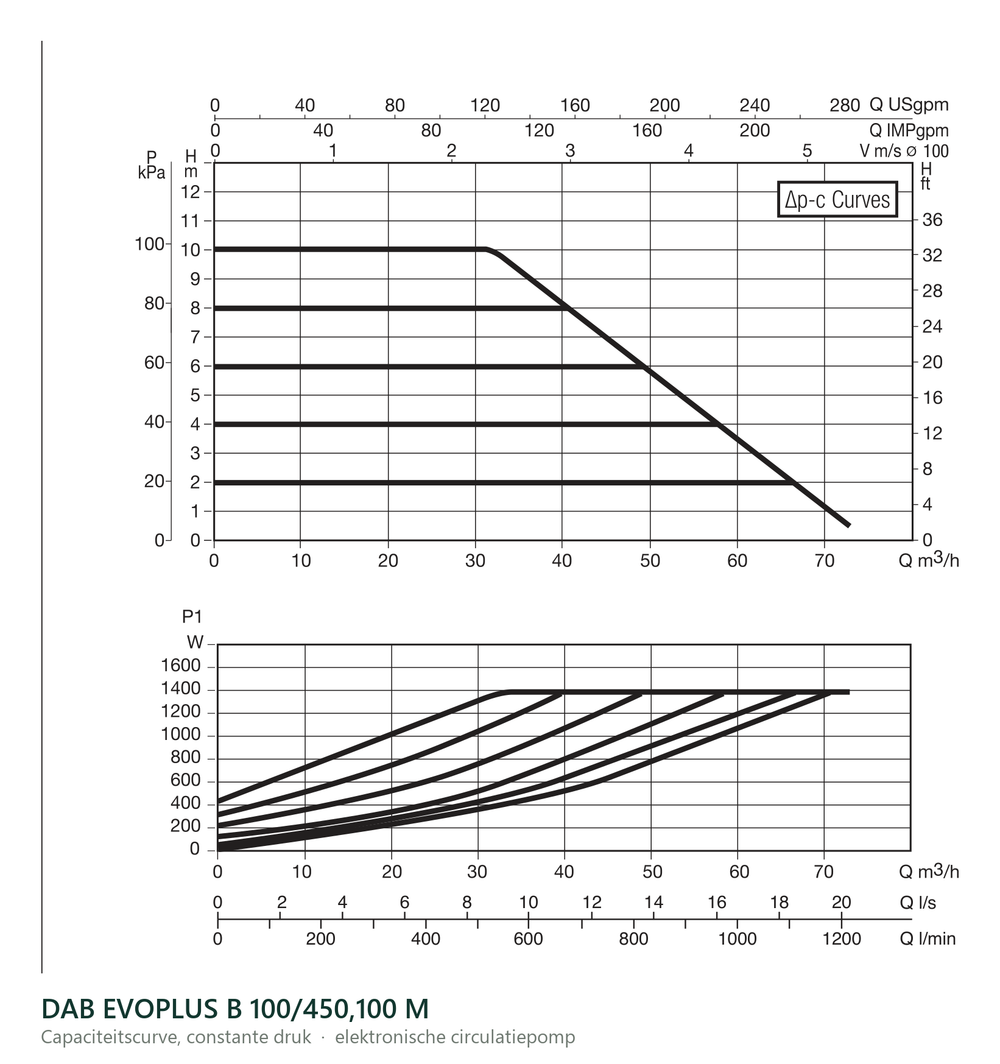

De opvoerhoogte loopt van 10,1 meter bij klein debiet naar 0,7 meter bij het volle debiet. Aan de rechterkant van de curve blijft er dus weinig druk over.

Waarvoor gebruik je hem

• Circulatie in een groot verwarmings- of klimaatnet.
• Koelwatercirculatie met veel volume en weinig weerstand.
• Vervanging van een ongeregelde pomp met inbouwmaat 450 mm.
• Installaties die het grootste deel van het jaar op deellast draaien.

Specificaties in het kort

• DAB EVOPLUS B 100/450.100, enkelpomp met flensaansluiting.

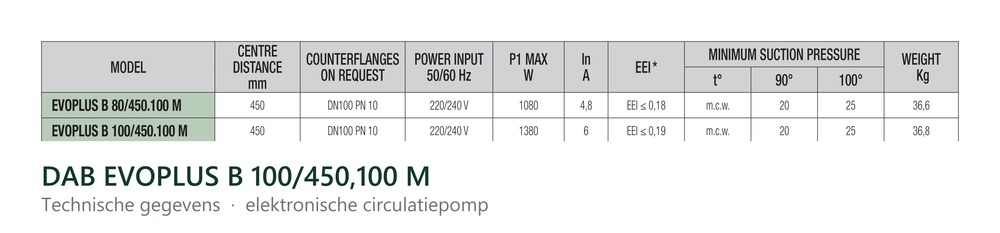

• 230 volt, 6 ampère, IP44, energieklasse A.
• 30 tot 72 kubieke meter per uur, opvoerhoogte 10,1 tot 0,7 meter.

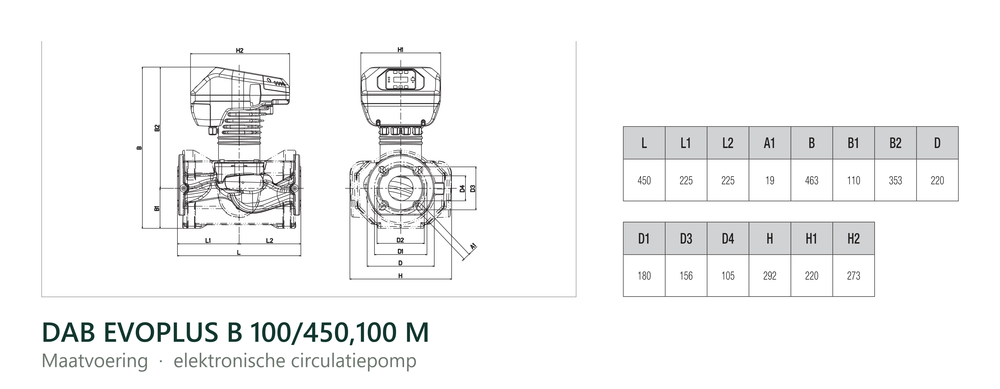

• Aansluiting DN100 PN10, inbouwlengte 450 mm, gietijzeren pomplichaam.

Praktisch advies

• Reken de installatie door op de restdruk in het werkpunt, niet op de maximale opvoerhoogte.
• Deze uitvoering heeft PN10-flenzen; van hetzelfde model bestaat ook een PN16-versie.
• Mediumtemperatuur van min 10 tot plus 110 graden, maximaal 30 procent glycol.
• Meet de inbouwlengte van 450 mm na.
• Monteer met de motoras horizontaal en ontlucht goed.

Bij 72 kubieke meter per uur en nog geen meter opvoerhoogte werkt de pomp aan het uiterste van zijn bereik. In de praktijk kies je het werkpunt ruim daarvoor.
