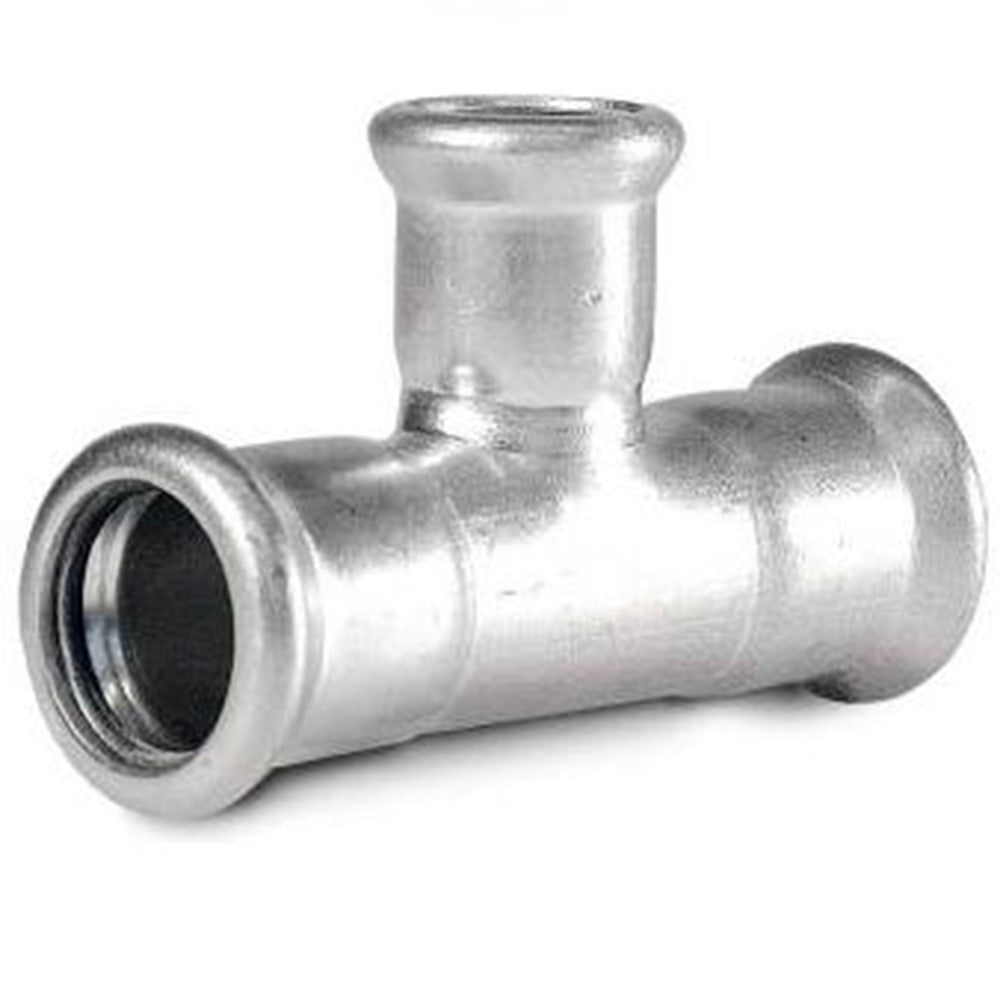

Bonfix RVS T-koppeling verlopend, 3 x press

Merk: Bonfix Artikelnummer: 604506 EAN 8717845003821

Bonfix RVS Pressfittingen Blussystemen, drinkwater, koelsystemen, perslucht, verwarmingssystemen

Merkproduct van Bonfix
Uitvoering in RVS AISI316L
Aansluiting 3x press
Controleer artikelnummer, aansluiting en maatvoering met je bestaande installatie vóór je bestelt.
Niet zeker of dit past? Stel je vraag. We denken graag met je mee.

Bestellen

€18,95 incl. btw

Op voorraad of leverbaar

1-10 werkdagen

Wordt speciaal voor je besteld, levertijd kan afwijken.

Verzending in NL €14,95Gratis vanaf €150

Diameter

Aantal

14 dagen bedenktijd
Persoonlijk advies van familie Rabe: neem contact op

01 — Productinformatie

Over dit product

Korte samenvatting

Producttype: Bonfix RVS Pressfittingen
Merk: Bonfix
Toepassing: Blussystemen, drinkwater, koelsystemen, perslucht, verwarmingssystemen
Aansluiting: 3x press
Materiaal: RVS AISI316L
Artikelnummer: 604506

Bekijk alle specificaties

Productomschrijving

Een verlopend T-stuk van Bonfix in RVS AISI316L, met drie persaansluitingen. De doorgaande leiding heeft aan beide kanten dezelfde maat, de aftakking is altijd kleiner. De fitting heeft een EPDM O-ring en je verperst hem met M-contour persgereedschap. Er zijn doorgangen van 18 tot 108 mm.

Waar gebruik je het voor?

Een kleinere aftakking maken in drinkwater- en verwarmingsleidingen.
Aftakkingen in koelsystemen, persluchtleidingen en blussystemen.

Welke maat kies je?

Het label noemt doorgang x aftakking x doorgang: 54 x 28 x 54 mm past in een leiding van 54 mm en heeft een aftakking van 28 mm.
Doorgangen: 18, 22, 28, 35, 42, 54, 76,1, 88,9 en 108 mm.
Bij de grootste maat, 108 mm, kies je een aftakking van 22 tot 88,9 mm.

Waar let je op?

Verpersen met persgereedschap met M-contour.
Maximale werkdruk 16 bar, mediumtemperatuur tot 120 °C, omgevingstemperatuur van -20 tot 85 °C.
Normen DVGW W534 en VP614, met KIWA- en DVGW-keur.

02 — Specificaties

Specificaties

Aansluiting & afmetingen

Aansluiting: 3x press

Materiaal & uitvoering

Materiaal: RVS AISI316L
Kleur: Grijs
Uitvoering: Met EPDM O-ring
Soort hulpstuk: T-stuk verlopend
Kwalificatie: Voor M-contour persgereedschap

Toepassing

Toepassing: Blussystemen, drinkwater, koelsystemen, perslucht, verwarmingssystemen

Algemene informatie

Producttype: Bonfix RVS Pressfittingen
Merk: Bonfix
Max. werkdruk: 16 bar
Max. mediumtemperatuur: 120 °C
Omgevingstemperatuur: -20 tot 85 °C
Normen: DVGW W534 en VP614
Keurmerk: KIWA en DVGW

Maten & uitvoeringen

De specificaties hierboven gelden voor alle uitvoeringen. In deze tabel staat wat per uitvoering verschilt.

Art. Nr.	Uitvoering	Diameter	Maat aansluiting	Type
604506	18 x 15 x 18 mm	18 x 15 x 18 mm	15 mm, 18 mm	202102
604507	22 x 15 x 22 mm	22 x 15 x 22 mm	15 mm, 22 mm	202104
604508	22 x 18 x 22 mm	22 x 18 x 22 mm	18 mm, 22 mm	202106
604509	28 x 15 x 28 mm	28 x 15 x 28 mm	15 mm, 28 mm	202108
604510	28 x 18 x 28 mm	28 x 18 x 28 mm	18 mm, 28 mm	202110
604511	28 x 22 x 28 mm	28 x 22 x 28 mm	22 mm, 28 mm	202112
604512	35 x 15 x 35 mm	35 x 15 x 35 mm	15 mm, 35 mm	202114
604513	35 x 18 x 35 mm	35 x 18 x 35 mm	18 mm, 35 mm	202116
604514	35 x 22 x 35 mm	35 x 22 x 35 mm	22 mm, 35 mm	202118
604515	35 x 28 x 35 mm	35 x 28 x 35 mm	28 mm, 35 mm	202120
604517	42 x 18 x 42 mm	42 x 18 x 42 mm	18 mm, 42 mm	202124
604518	42 x 22 x 42 mm	42 x 22 x 42 mm	22 mm, 42 mm	202126
604519	42 x 28 x 42 mm	42 x 28 x 42 mm	28 mm, 42 mm	202128
604520	42 x 35 x 42 mm	42 x 35 x 42 mm	35 mm, 42 mm	202130
604523	54 x 22 x 54 mm	54 x 22 x 54 mm	22 mm, 54 mm	202136
604524	54 x 28 x 54 mm	54 x 28 x 54 mm	28 mm, 54 mm	202138
604525	54 x 35 x 54 mm	54 x 35 x 54 mm	35 mm, 54 mm	202140
604526	54 x 42 x 54 mm	54 x 42 x 54 mm	42 mm, 54 mm	202142
604527	76,1 x 22 x 76,1 mm	1 mm, 1 x 22 x 76, 76	22 mm, 76 mm	202144
604528	76,1 x 28 x 76,1 mm	1 mm, 1 x 28 x 76, 76	28 mm, 76 mm	202146
604529	76,1 x 35 x 76,1 mm	1 mm, 1 x 35 x 76, 76	35 mm, 76 mm	202148
604530	76,1 x 42 x 76,1 mm	1 mm, 1 x 42 x 76, 76	42 mm, 76 mm	202150
604531	76,1 x 54 x 76,1 mm	1 mm, 1 x 54 x 76, 76	54 mm, 76 mm	202152
604532	88,9 x 22 x 88,9 mm	88, 9 mm, 9 x 22 x 88	22 mm, 89 mm	202154
604533	88,9 x 28 x 88,9 mm	88, 9 mm, 9 x 28 x 88	28 mm, 89 mm	202156
604534	88,9 x 35 x 88,9 mm	88, 9 mm, 9 x 35 x 88	35 mm, 89 mm	202158
604535	88,9 x 42 x 88,9 mm	88, 9 mm, 9 x 42 x 88	42 mm, 89 mm	202160
604536	88,9 x 54 x 88,9 mm	88, 9 mm, 9 x 54 x 88	54 mm, 89 mm	202162
604537	88,9 x 76,1 x 88,9 mm	1 x 88, 88, 9 mm, 9 x 76	76 mm, 89 mm	202164
604538	108 x 22 x 108 mm	108 x 22 x 108 mm	108 mm, 22 mm	202166
604539	108 x 28 x 108 mm	108 x 28 x 108 mm	108 mm, 28 mm	202168
604540	108 x 35 x 108 mm	108 x 35 x 108 mm	108 mm, 35 mm	202170
604541	108 x 42 x 108 mm	108 x 42 x 108 mm	108 mm, 42 mm	202172
604542	108 x 54 x 108 mm	108 x 54 x 108 mm	108 mm, 54 mm	202174
604543	108 x 76,1 x 108 mm	1 x 108 mm, 108 x 76	108 mm, 76 mm	202176
604544	108 x 88,9 x 108 mm	108 x 88, 9 x 108 mm	108 mm, 89 mm	202178
