BONFIX Alu pers Verloop T stuk

Merk: Bonfix Alu-pers Artikelnummer: 620118 EAN 8717845020149

Merkproduct van Bonfix Alu-pers
Controleer artikelnummer, aansluiting en maatvoering met je bestaande installatie vóór je bestelt.
Niet zeker of dit past? Stel je vraag. We denken graag met je mee.

Bestellen

€16,50 incl. btw

Op voorraad of leverbaar

Voor 12:00 besteld op werkdagen, vandaag verzonden

Verzending in NL €14,95Gratis vanaf €150

Aantal

Veilig en versleuteld afrekenen
14 dagen bedenktijd
Persoonlijk advies van familie Rabe
Vragen over dit product? Neem contact op
Bij grote aantallen kan de levering iets langer duren.

01 — Productinformatie

Over dit product

Korte samenvatting

Producttype: Bonfix Alu-pers Fittingen
Merk: Bonfix Alu-pers
Artikelnummer: 620118

Bekijk alle specificaties

Productomschrijving

Een verloop T-stuk gebruik je wanneer de aftakking een andere diameter heeft dan de doorgaande leiding, of wanneer de leiding zelf na het T-stuk van maat verandert. Dat is in de praktijk eerder regel dan uitzondering: een hoofdleiding blijft ruim bemeten terwijl een aftakking naar een enkel tappunt met een dunnere buis toe kan.

Wanneer kies je een verloopuitvoering?

Een aftakking naar een enkel tappunt vanaf een ruimer bemeten hoofdleiding.
Een leiding die na de aftakking verder gaat in een kleinere maat.
Aansluiting van apparatuur die een afwijkende buisdiameter vraagt.

Waar let je op bij het bestellen?

De aanduiding leest van links naar rechts: eerste maat, aftakking, laatste maat. Bijvoorbeeld 26 bij 16 bij 26 millimeter.
Er is een ruime reeks combinaties beschikbaar binnen het bereik van 16 tot 32 millimeter.
Controleer welke van de drie poten de aftakking is, dat scheelt verkeerd bestellen.
Alle drie de aansluitingen zijn persaansluitingen.

Praktisch advies

Teken je leidingschema uit voordat je bestelt, bij verloopstukken is de volgorde van de maten bepalend.
Houd de hoofdleiding zo lang mogelijk op de grootste maat, dan behoud je druk bij gelijktijdig gebruik.
Gebruik per aansluiting de bijbehorende persbek, die verschilt per diameter.
Controleer bij levering of de maatvolgorde overeenkomt met je tekening.

Twijfel je welke maatcombinatie je nodig hebt? Stuur ons je leidingschema, dan zoeken we de juiste uit.

02 — Specificaties

Specificaties

Producttype: Bonfix Alu-pers Fittingen
Soort hulpstuk: verloop t-stuk
Merk: Bonfix Alu-pers
Garantie: Systeemgarantie 10 jaar bij juiste montage

Maten & uitvoeringen

De specificaties hierboven gelden voor alle uitvoeringen. In deze tabel staat wat per uitvoering verschilt.

Art. Nr.	Uitvoering	Type	Afmeting	Maat aansluiting	Zak inhoud	Keurmerk(en)

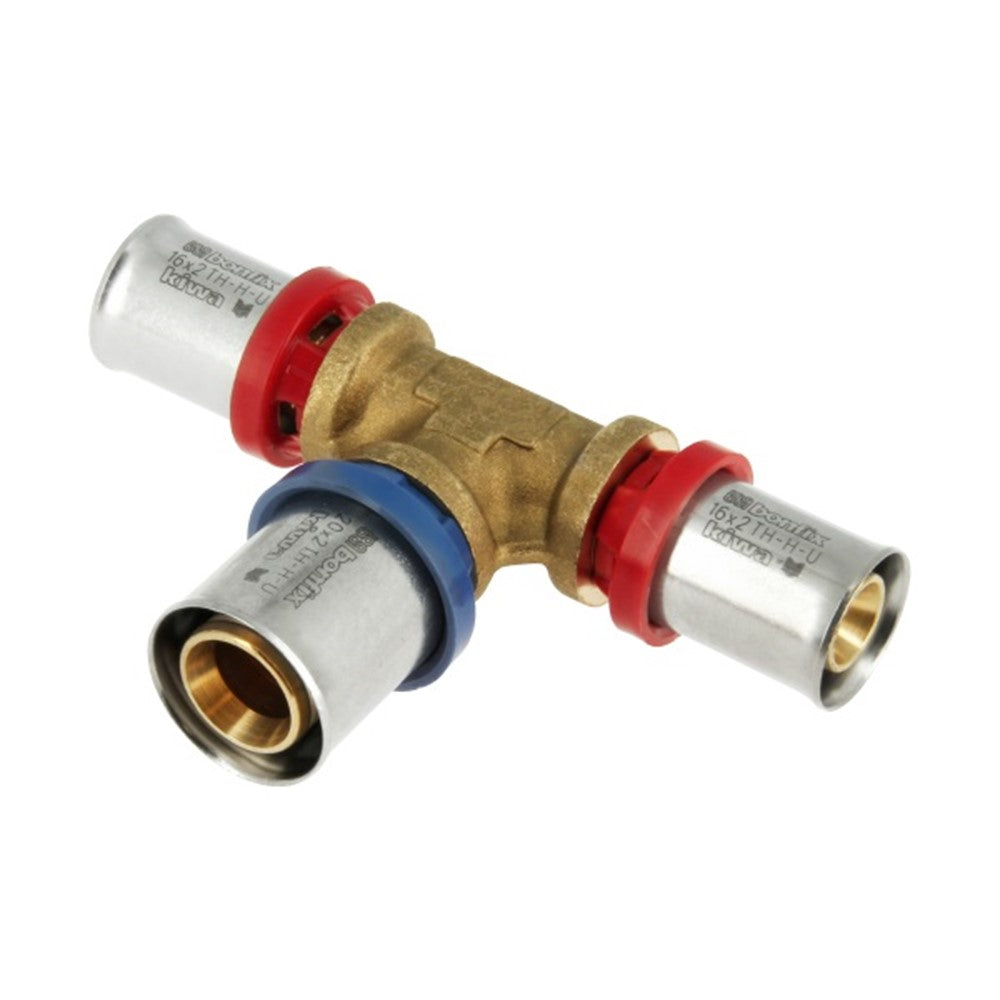

620118	16 x 20 x 16 mm	2000800	16 x 20 x 16 mm	16 x 20 x 16 mm	5	KIWA Water Mark en KOMO-keurmerk

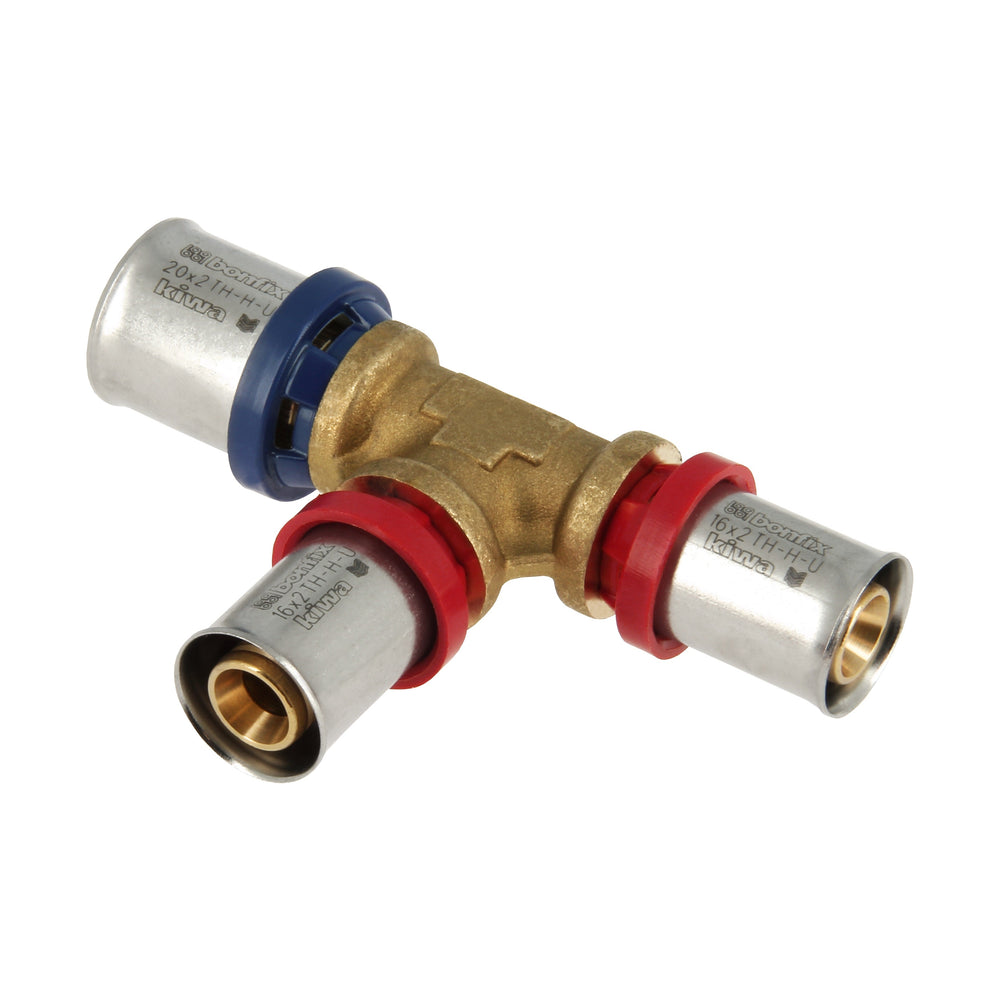

620120	20 x 16 x 16 mm	2000808	20 x 16 x 16 mm	20 x 16 x 16 mm	5	KIWA Water Mark en KOMO-keurmerk

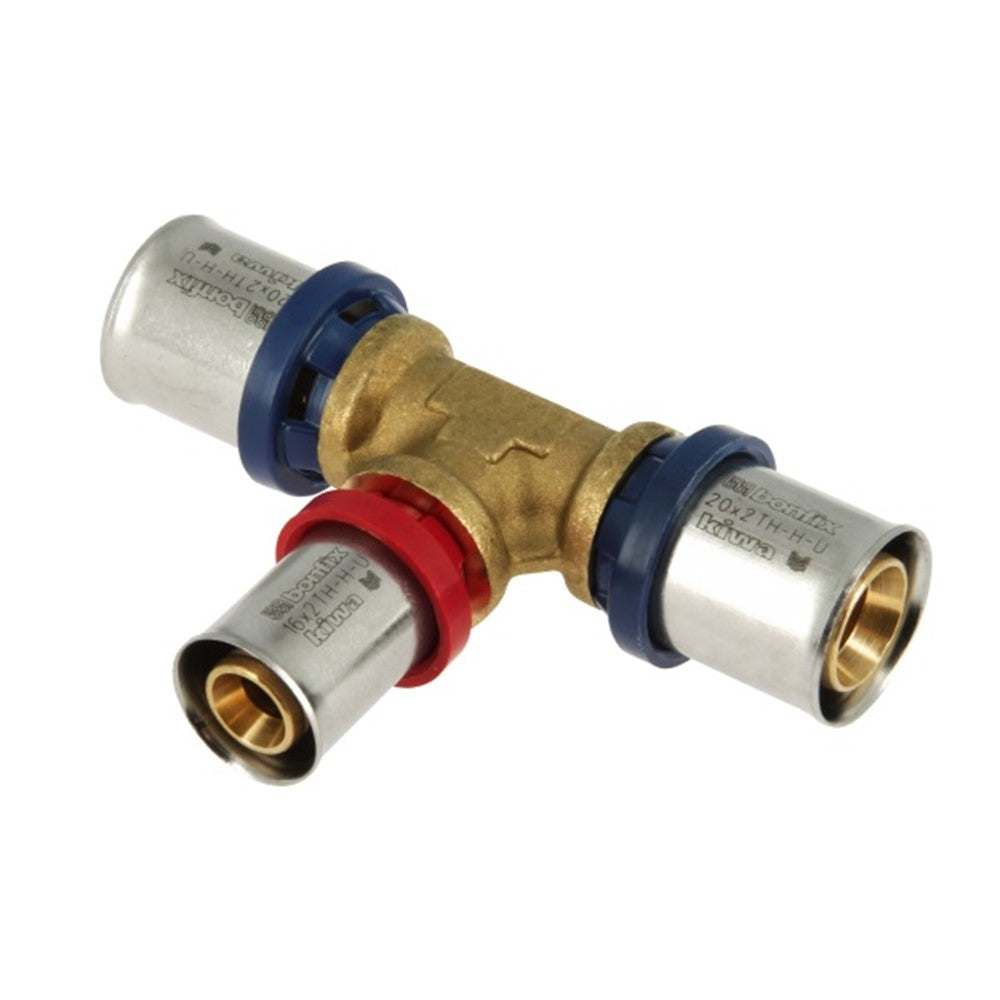

620122	20 x 16 x 20 mm	2000810	20 x 16 x 20 mm	20 x 16 x 20 mm	5	KIWA Water Mark en KOMO-keurmerk

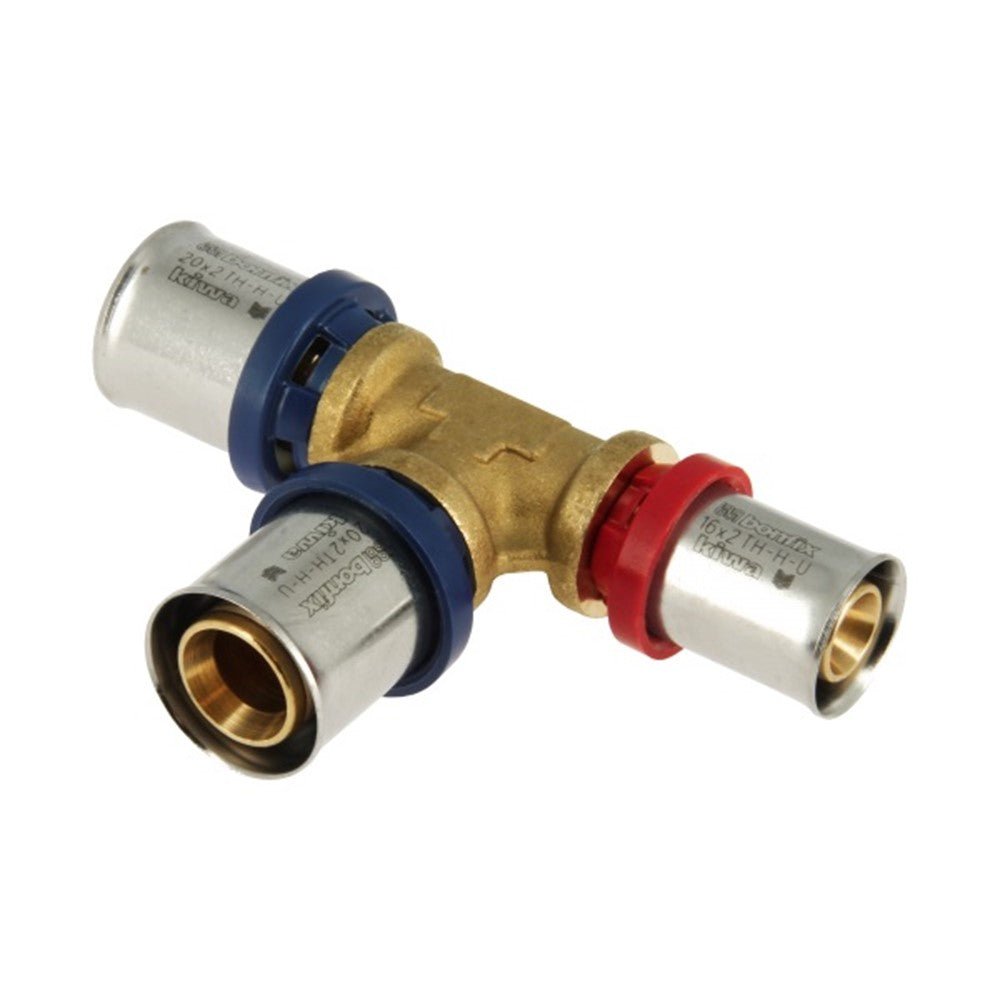

620124	20 x 20 x 16 mm	2000816	20 x 20 x 16 mm	20 x 20 x 16 mm	5	KIWA Water Mark en KOMO-keurmerk

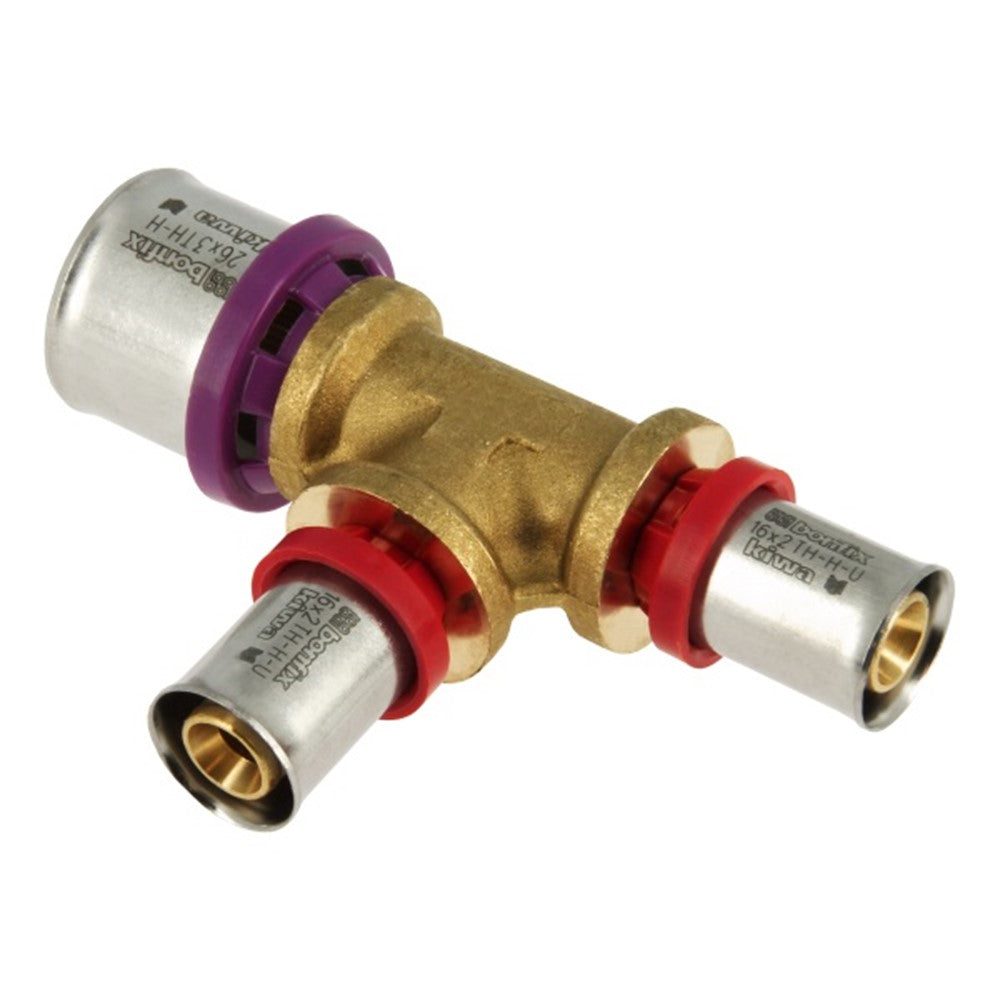

620128	26 x 16 x 16 mm	2000860	26 x 16 x 16 mm	26 x 16 x 16 mm	5	KIWA Water Mark en KOMO-keurmerk

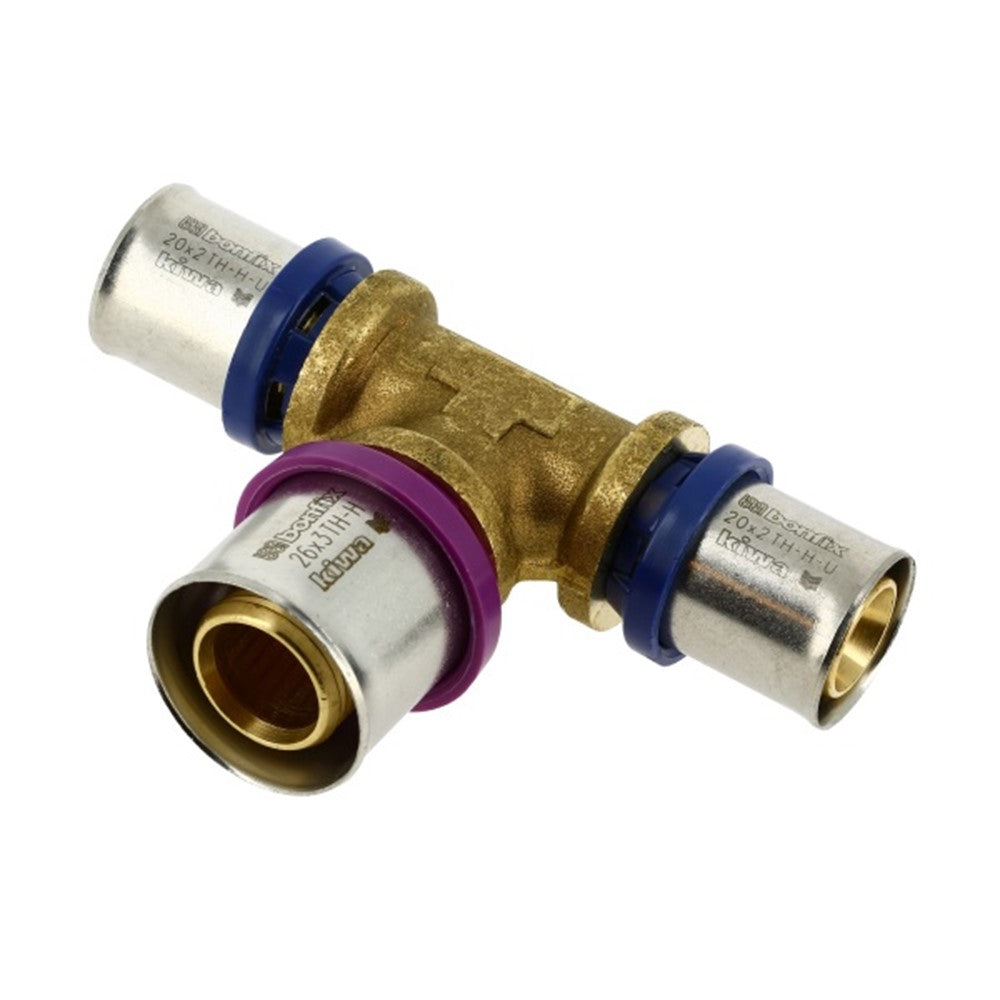

620126	20 x 26 x 20 mm	2000820	20 x 26 x 20 mm	20 x 26 x 20 mm	5	KIWA Water Mark en KOMO-keurmerk

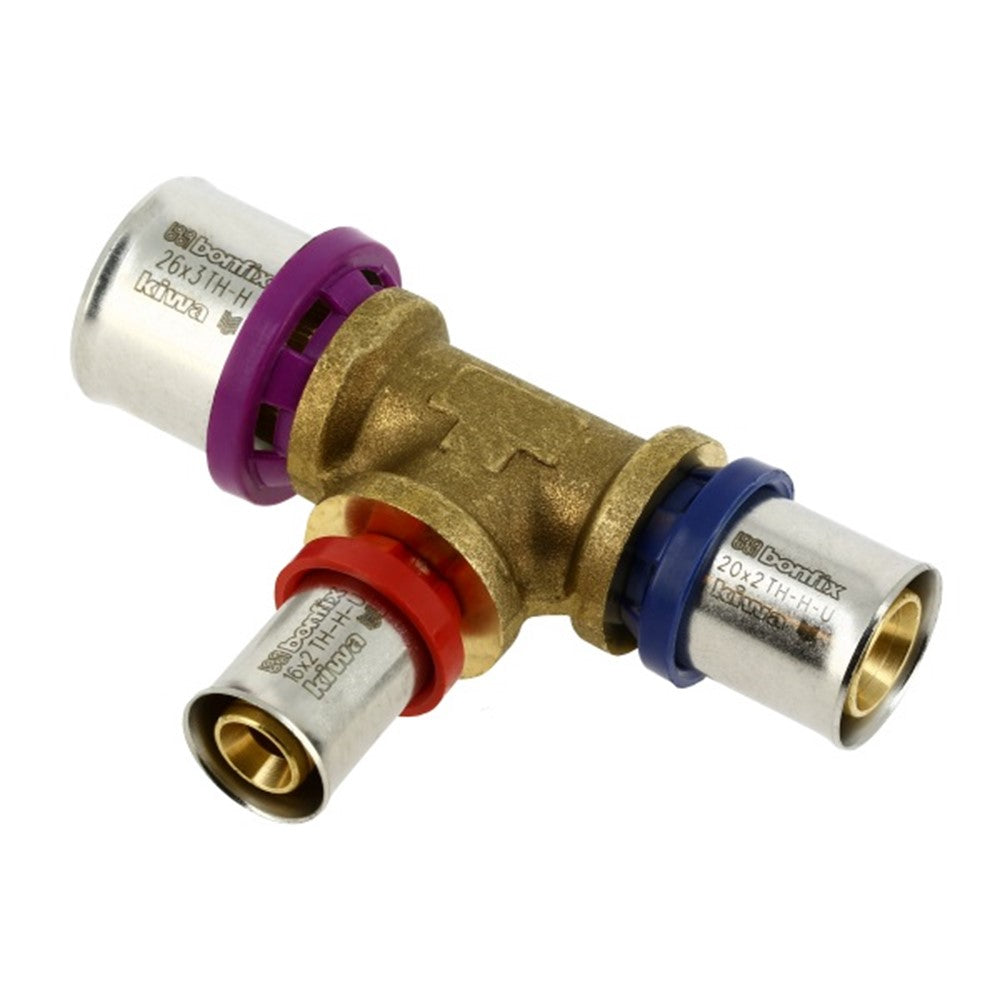

620130	26 x 16 x 20 mm	2000862	26 x 16 x 20 mm	26 x 16 x 20 mm	5	KIWA Water Mark en KOMO-keurmerk

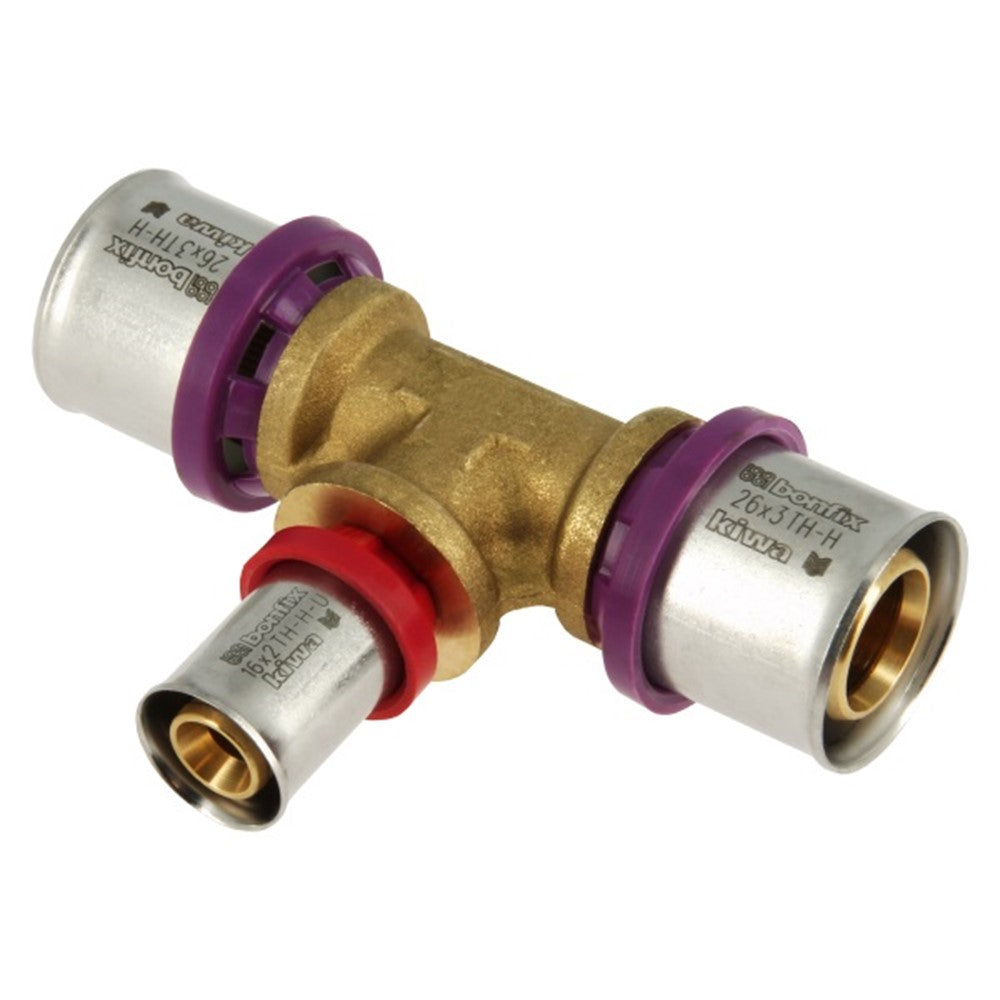

620132	26 x 16 x 26 mm	2000866	26 x 16 x 26 mm	26 x 16 x 26 mm	5	KIWA Water Mark en KOMO-keurmerk

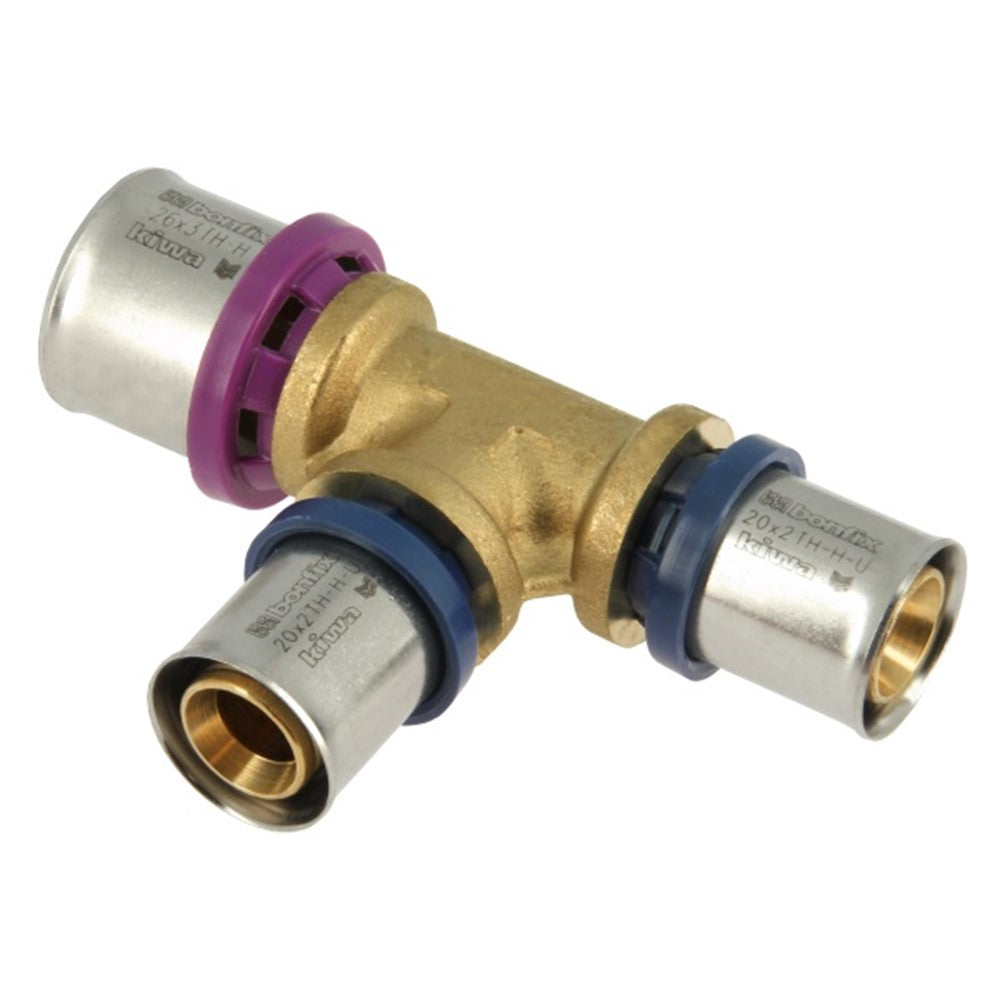

620134	26 x 20 x 20 mm	2000870	26 x 20 x 20 mm	26 x 20 x 20 mm	5	KIWA Water Mark en KOMO-keurmerk

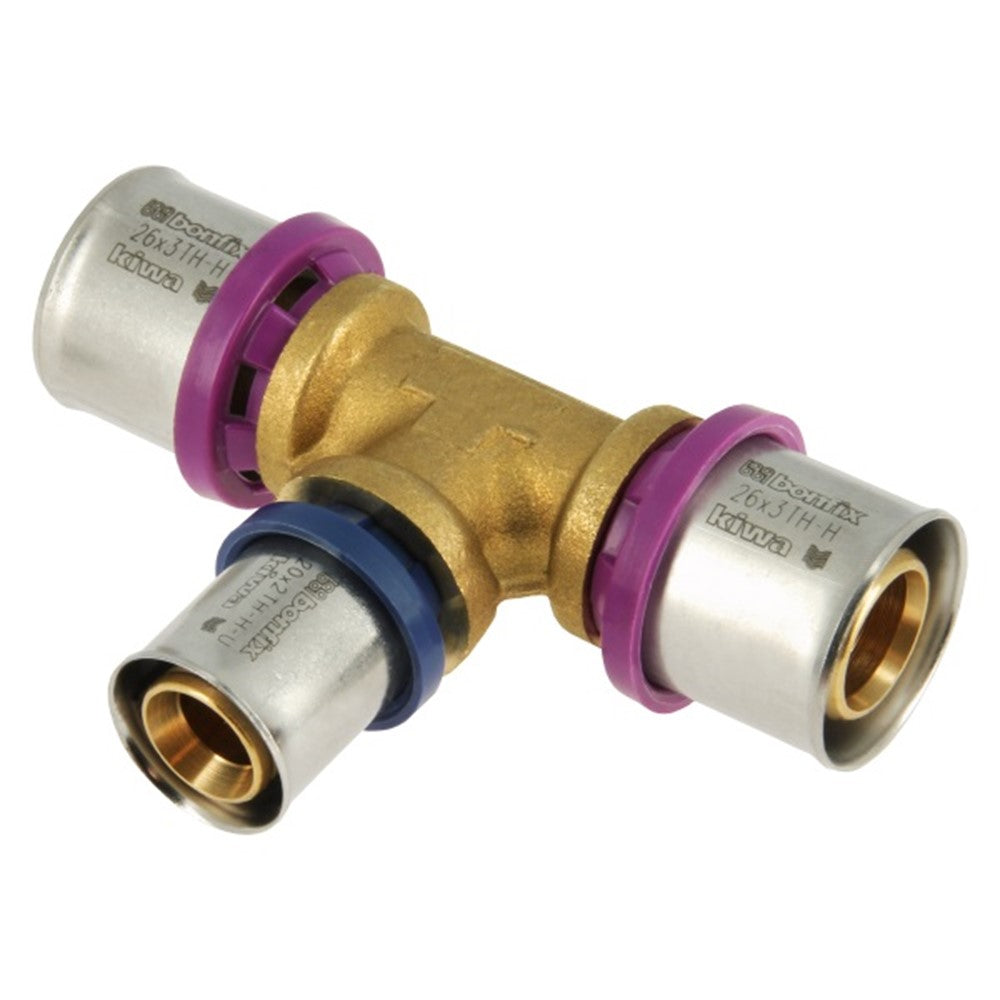

620136	26 x 20 x 26 mm	2000872	26 x 20 x 26 mm	26 x 20 x 26 mm	5	KIWA Water Mark en KOMO-keurmerk

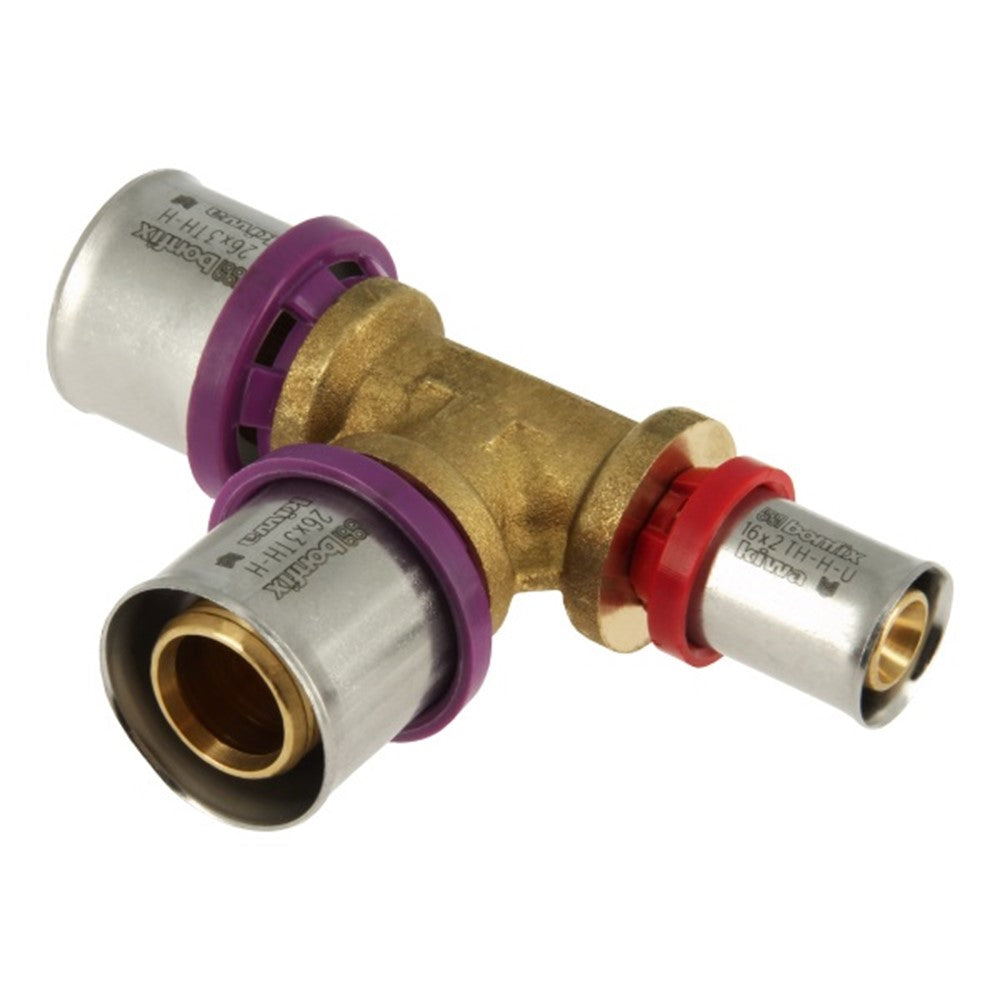

620138	26 x 26 x 16 mm	2000874	26 x 26 x 16 mm	26 x 26 x 16 mm	5	KIWA Water Mark en KOMO-keurmerk

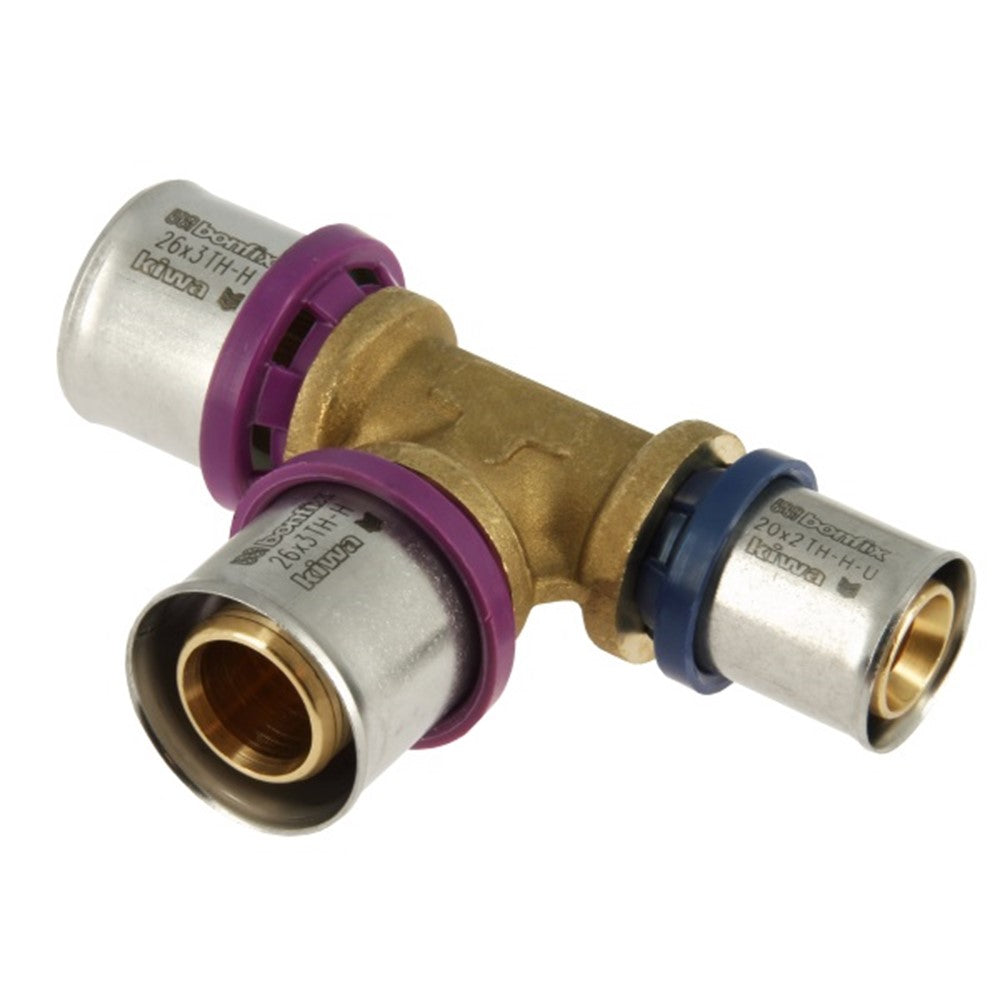

620140	26 x 26 x 20 mm	2000875	26 x 26 x 20 mm	26 x 26 x 20 mm	5	KIWA Water Mark en KOMO-keurmerk
620356	26 x 32 x 26 mm	2000877	26 x 32 x 26 mm	26 x 32 x 26 mm	5	KIWA Water Mark en KOMO-keurmerk
620358	32 x 16 x 32 mm	2000878	32 x 16 x 32 mm	32 x 16 x 32 mm	5	KIWA Water Mark en KOMO-keurmerk
620360	32 x 20 x 20 mm	2000879	32 x 20 x 20 mm	32 x 20 x 20 mm	5	KIWA Water Mark en KOMO-keurmerk
620362	32 x 20 x 26 mm	2000881	32 x 20 x 26 mm	32 x 20 x 26 mm	5	KIWA Water Mark en KOMO-keurmerk
620364	32 x 20 x 32 mm	2000882	32 x 20 x 32 mm	32 x 20 x 32 mm	5	KIWA Water Mark en KOMO-keurmerk
620366	32 x 26 x 26 mm	2000889	32 x 26 x 26 mm	32 x 26 x 26 mm	5	KIWA Water Mark en KOMO-keurmerk
620368	32 x 26 x 32 mm	2000890	32 x 26 x 32 mm	32 x 26 x 32 mm	5	KIWA Water Mark en KOMO-keurmerk
620370	40 x 26 x 32 mm	2000891	40 x 26 x 32 mm	40 x 26 x 32 mm
620372	40 x 26 x 40 mm	2000892	40 x 26 x 40 mm	40 x 26 x 40 mm
620374	40 x 32 x 32 mm	2000893	40 x 32 x 32 mm	40 x 32 x 32 mm
620376	40 x 32 x 40 mm	2000894	40 x 32 x 40 mm	40 x 32 x 40 mm
620380	50 x 32 x 50 mm	2000896	50 x 32 x 50 mm	50 x 32 x 50 mm
620378	50 x 26 x 50 mm	2000895	50 x 26 x 50 mm	50 x 26 x 50 mm
620382	50 x 40 x 50 mm	2000897	50 x 40 x 50 mm	50 x 40 x 50 mm
620384	63 x 40 x 63 mm	2000898	63 x 40 x 63 mm	63 x 40 x 63 mm
620386	63 x 50 x 63 mm	2000899	63 x 50 x 63 mm	63 x 50 x 63 mm
