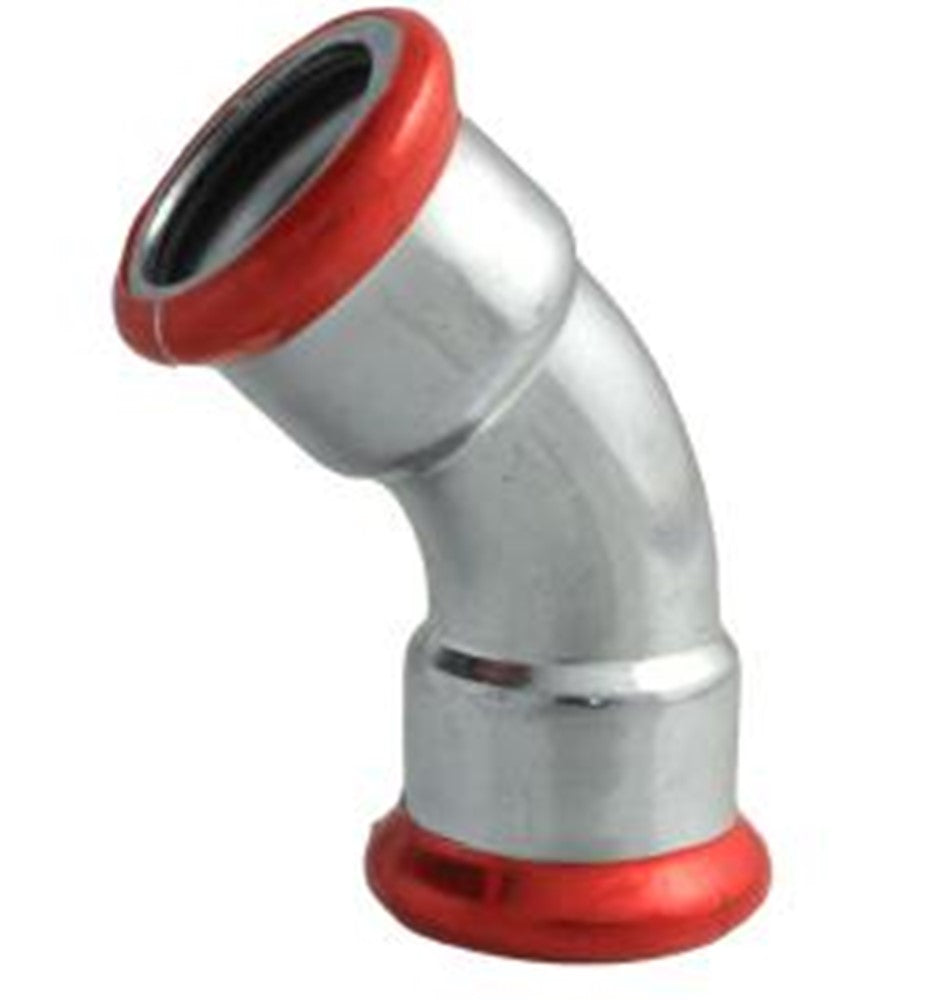

Bonfix Bocht verzinkt 45 graden pressfitting, 12 tot 108 mm

Productomschrijving

Een bocht van 45 graden geeft merkbaar minder weerstand dan een haakse bocht. Twee stuks achter elkaar maken een nette verspringing om een obstakel heen. In persluchtleidingen, waar de stroomsnelheid hoog ligt, vertaalt dat verschil zich direct in minder drukverlies.

Wanneer kies je 45 graden?

• Verspringingen om een obstakel in het leidingtracé.
• Persluchtleidingen waarin drukverlies zwaar telt.
• Gesloten verwarmingscircuits met lange trajecten.
• Aansluitingen die onder een schuine hoek binnenkomen.

Waar let je op?

• Elf maten, van 12 tot 108 millimeter.
• Staalverzinkt is bedoeld voor gesloten circuits en perslucht, niet voor drinkwater.
• Twee bochten van 45 graden vervangen een haakse bocht met minder weerstand.
• De labels van de grootste maten zijn onvolledig weergegeven.
• Uitvoering in staalverzinkt.

Praktisch advies

• Meet de verspringing uit voordat je afkort, bij 45 graden loopt een kleine maatfout snel op.
• Houd tussen twee bochten voldoende recht buisdeel over voor de insteekdiepte.
• Controleer of je toepassing een gesloten circuit is.
• Zet de bocht op stand voordat je perst.
• Ontbraam de buis aan binnen- en buitenkant.
• Beproef de installatie op werkdruk voordat je hem afwerkt.
• Ondersteun de leiding aan weerszijden van elke bocht, ook een flauwe bocht neemt krachten op bij drukwisselingen.

Wil je hulp bij het uitrekenen van een verspringing? Geef de afstand door, dan rekenen we mee.
