Blindflens DIN2527
Goed om te weten
- Merkproduct van Rabe
- Controleer artikelnummer, aansluiting en maatvoering met je bestaande installatie vóór je bestelt.
- Niet zeker of dit past? Stel je vraag. We denken graag met je mee.
01 · Productinformatie
Over dit product
Korte samenvatting
- Producttype
- Flenskoppelingen
- Merk
- Rabe
- Artikelnummer
- 752760
Productomschrijving

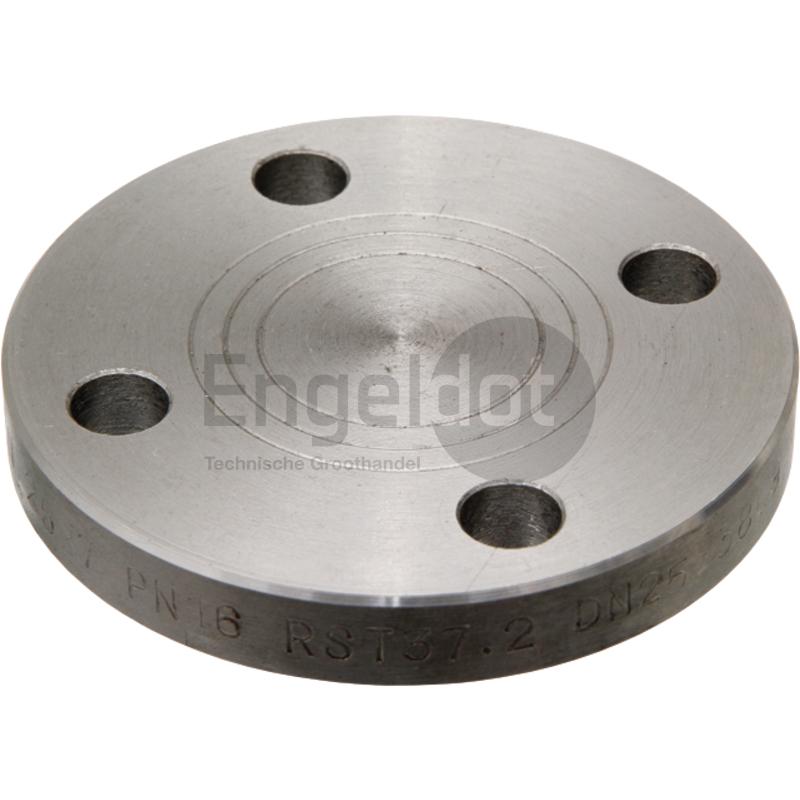

Een blindflens DIN 2527 is een stalen flens zonder middengat, waarmee je een flensaansluiting dichtmaakt. Deze reeks heeft tien maten van DN25 tot DN200. De lichtste weegt 1,23 kg (DN25), de zwaarste 16,21 kg (DN200).
Wat zegt DIN 2527?
DIN 2527 is de Duitse norm voor blindflenzen, voor drukklassen van PN 6 tot PN 100. In de Europese norm EN 1092-1 heet dezelfde soort flens type 05. Je gebruikt een blindflens om een opening af te sluiten, zoals het einde van een leiding of een extra aansluiting op een tank of vat die je niet gebruikt. Later kun je de flens weer losnemen om de leiding door te trekken of er iets op aan te sluiten.
Maten en flensgatafstand
- DN25 tot DN50: 85, 100, 110 en 125 mm
- DN65 en DN80: 145 en 160 mm
- DN100 en DN125: 180 en 210 mm
- DN150 en DN200: 240 en 295 mm
Kies de DN-maat van de flens die je wilt afsluiten en controleer of de flensgatafstand hetzelfde is. Leg een flenspakking tussen beide flenzen en draai de bouten kruiselings aan, zodat de blindflens overal gelijk aanligt.
02 · Specificaties
Specificaties
- Producttype
- Flenskoppelingen
Maten & uitvoeringen
De specificaties hierboven gelden voor alle uitvoeringen. In deze tabel staat wat per uitvoering verschilt.
| Art. Nr. | Uitvoering | Flensgat afstand | Gewicht | Maat aansluiting |
|---|---|---|---|---|
| 752760 | DN25 | 85 | 1,23 kg | DN25 |
| 752764 | DN32 | 100 | 1,79 kg | DN32 |
| 752768 | DN40 | 110 | 2,12 kg | DN40 |
| 752772 | DN50 | 125 | 2,79 kg | DN50 |
| 752776 | DN65 | 145 | 3,63 kg | DN65 |
| 752780 | DN80 | 160 | 4,56 kg | DN80 |
| 752784 | DN100 | 180 | 5,55 kg | DN100 |
| 752788 | DN125 | 210 | 8,51 kg | DN125 |
| 752792 | DN150 | 240 | 10,38 kg | DN150 |
| 752796 | DN200 | 295 | 16,21 kg | DN200 |
