Verloopkoppeling verzinkt, 88,9 x 76,1 mm

Productomschrijving

Een verloopkoppeling met een persaansluiting van 88,9 mm aan de ene zijde en een insteekeinde van 76,1 mm aan de andere. Daarmee maak je de overgang tussen twee leidingdiameters in een enkel onderdeel.

Dat is een enkele maatstap, wat stromingstechnisch de gunstigste overgang is. Je verliest weinig druk en de stroming blijft rustig, in tegenstelling tot een sprong van twee of drie maten waarbij merkbaar turbulentie ontstaat.

Waarvoor gebruik je hem

• Overgang van een hoofdleiding naar een dunnere tak.
• Aansluiting van apparatuur met een afwijkende maat.
• Aanpassing van een bestaand tracé aan een nieuwe situatie.
• Persluchtnet, koelcircuit of blussysteem.

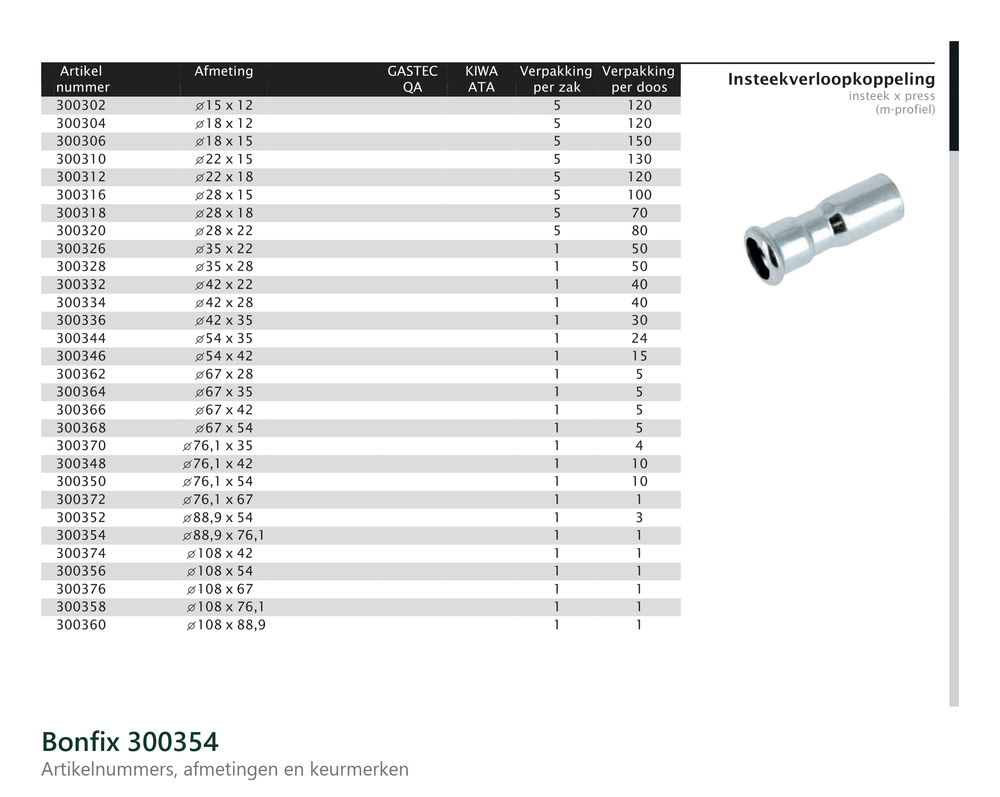

Specificaties in het kort

• Materiaal verzinkt staal, merk Bonfix.
• Persaansluiting 88,9 mm, insteekeinde 76,1 mm.
• Maximaal 16 bar en 120 graden.
• Buis volgens EN 10305, met EPDM O-ring.

Praktisch advies

• Zet een verloop bij voorkeur op een recht stuk en niet direct achter een bocht.
• Ontbraam beide buiseinden en markeer de insteekdiepte.
• Reken op zwaardere persapparatuur bij deze maten.
• Ondersteun de leiding aan beide zijden van het verloop.
• Gebruik verzinkt staal niet voor drinkwater.

In de variantgegevens van dit artikel staat de maat verkeerd genoteerd. De juiste maatvoering is 88,9 x 76,1 mm, zoals in de titel vermeld.
