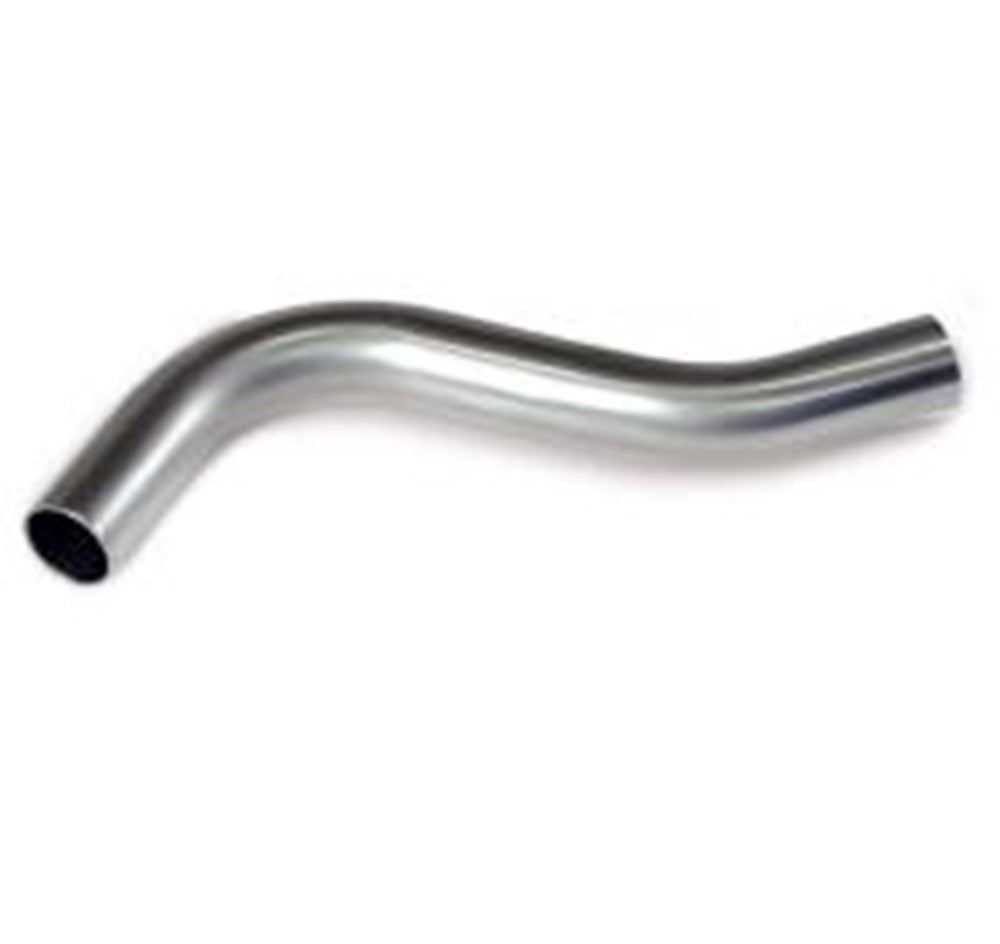

Bonfix Passeerbocht verzinkt, kort

Productomschrijving

Twee leidingen die elkaar kruisen in dezelfde muur of hetzelfde plafond: dat kost normaal vier bochten en een stuk buis. Deze passeerbocht doet het in een enkel onderdeel. De buis maakt een korte uitwijking over de kruisende leiding heen en loopt daarna weer in lijn verder.

Passeerbochten bestaan omdat een kruising anders vier losse verbindingen kost. Elke verbinding die je bespaart is minder montagetijd, minder gereedschapswissels en een kans minder op een persing die je over het hoofd ziet.

Waarvoor gebruik je hem

• Kruisende leidingen in een technische ruimte.
• Persluchtnetten waar meerdere takken langs elkaar lopen.
• Installaties met weinig ruimte tussen buis en wand.
• Werk waar je het aantal persverbindingen wilt beperken.

Specificaties in het kort

• Verzinkt staal, buis volgens EN 10305.
• Insteekaansluiting aan beide zijden.
• Kort model, leverbaar in 12, 15, 18, 22 en 28 mm.
• Voor verwarming, koeling, perslucht en blussystemen.

Praktisch advies

• Bepaal eerst welke van de twee leidingen uitwijkt, dat scheelt achteraf demonteren.
• Het korte model overbrugt beperkte hoogte, kruis je een dikkere leiding dan heb je meer ruimte nodig.
• Draai de bocht zo dat de uitwijking van de wand af wijst, niet ernaartoe.
• Elke persverbinding die je bespaart, is er een die niet kan lekken.

Weet je niet of het korte model genoeg hoogte geeft? Meet de buitendiameter van de leiding die je passeert, dan rekenen we het na.
